電纜橋架：商場、寫字樓、公共場所等建筑鋪設電纜時，承托電纜并起到保護作用的裝置。

橋架種類：電纜橋架常用為鐵質，不銹鋼材質，玻璃鋼材質。分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設, 也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架。

 當電纜橋架在室內安裝時，為保證橋架平直美觀，整齊一致，它的水平方向載荷形變一般應控制在4.0mm以內。根據所選取的電纜橋架寬度和所要求的橋架水平方向載荷形變的大小，查對相應結構形式的橋架載荷特性曲線，當不能滿足形變要求時，可以適當增大橋架側高或者減小支撐間距，以便滿足要求。

電纜橋架是用薄鋼板沖壓而成。其承載能力具有一定的限度。否則將會因橋架超載而產生嚴重形變。影響橋架的美觀和電纜的安全運行。通常電纜橋架的承載能力是用電纜橋架的載荷特性曲線表示的。由載荷曲線圖可以看出，電纜橋架的載荷能力的大小是一個與橋架規格和支撐距離有關的量。對應于同一支撐距離和彎凸變形量。側面高度大的橋架承載能力大，高度小的橋架承載能力小。另外當載荷能力劃、相同時，對于同一規格的電纜橋架。支撐距離小的比支撐距離大的彎曲變形量小。一般情況下電纜橋架每隔l.5~2.0m安裝一組支撐架。

煒樺冷彎機械設備制造有限公司長年致力于各種電纜橋架成型設備的開發制造，擁有豐富的設計、制造經驗,是電纜橋架設備專業生產廠家。

    一、概述

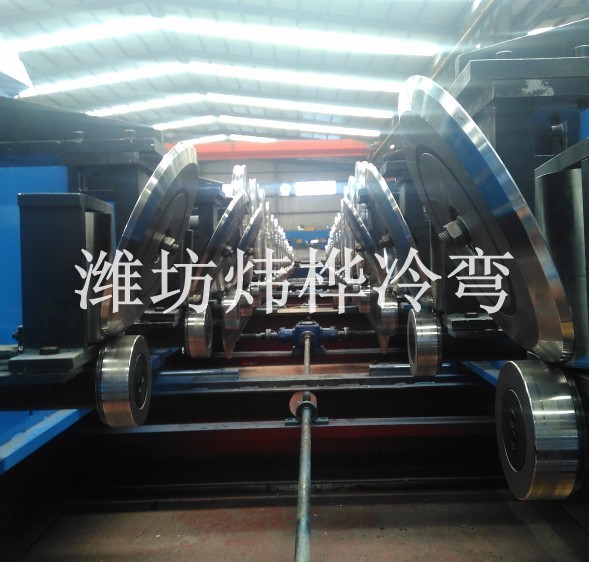

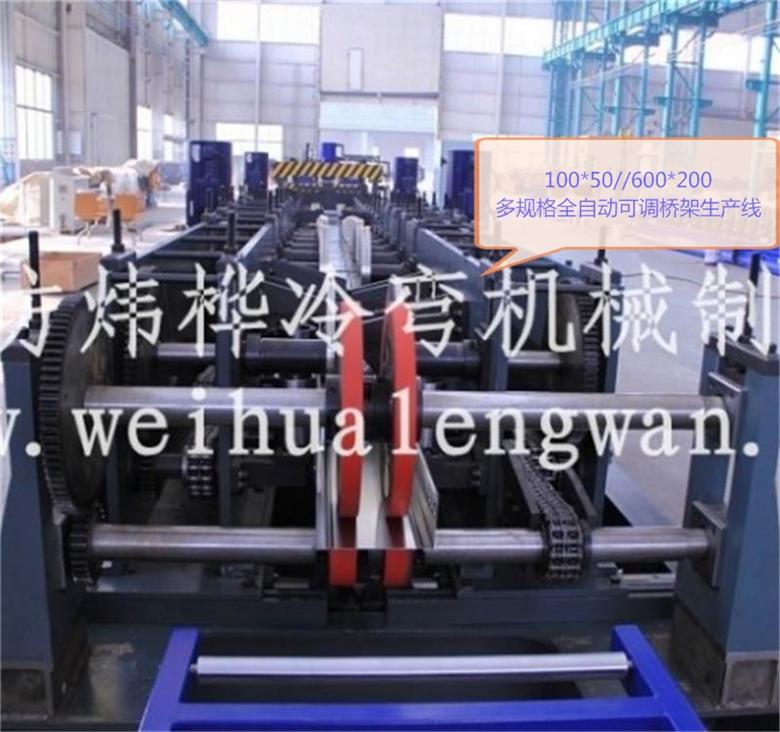

    本生產線是為生產一次成型橋架的專用設備，伺服送料，在線沖孔；主機為組合可調形式，無需更換軋輥，一套軋輥即可完成任意規格橋架型材的軋制。

    本生產線生產的橋架規格為100×50、150×75、150×100、200×100、200×150、300×100、300×150、400×100、400×150等。

    二、工藝流程

   上料→開卷→牽引送料→測長送料→液壓沖孔、壓筋→冷彎成型→自動跟蹤液壓定尺切斷→卸料打包。

   生產線除上料、卸料外全部自動作業。

   三、主要設備

   雙頭開卷機、牽引送料機、測長送料機、四柱壓力機、冷彎成型主機、自動液壓剪切機、卸料架、沖模、電控系統、液壓系統、氣動系統等組成。

   四、主要技術參數 （略）

   本滾壓線設計合理、價格適中、操作簡便、穩定性好、成品率高，是電纜橋架生產企業設備，歡迎定購。

   也可單獨提供梯邊機、幫板成型機、蓋板地板成型機。
