電纜橋架生產工藝包括有：下料、沖孔、折彎等工藝，傳統的折彎?rùn)C(jī)生產方式做小跨距橋架還比較好操作，但是在生產大跨距橋架如6米、8米、10米或者10米以上橋的時候，由于受折彎?rùn)C(jī)限制，傳統生產工藝就顯得捉襟見肘。

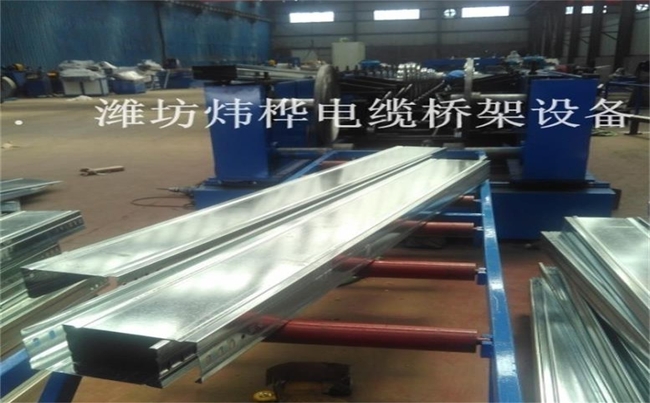

新工藝生產設備生產槽式、托盤式電纜橋架，整條生產線集合了沖筋/切斷、自動輸送（自動下料－可選）、成型等多項技術于一體。整條生產線由放料系統、校平系統、沖孔/切斷系統、自動輸送系統、成型系統、電控系統等部分組成。二、槽式、托盤式電纜橋架成型設備技術參數　　整線采用PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。 制件長度數字設定，制件長度可調整。實時監控設備運行狀態和故障指示。項目單位單位參數適用原材料類型高度強鋼板材強度Map≥350板材厚度mm0.8-2.0生產規格mm見圖生產速度m/min沖孔部分約4米/分鐘、成型部分為10米/分鐘輥輪材料GGrl淬火處理驅動方式齒輪電機總功率kw約75電控系統 PLC變頻控制外形尺寸（長X寬X高）

成型工藝

開卷→整平→夾送、沖孔→定尺、切斷→輸送→成型→收料

設備結構概述：

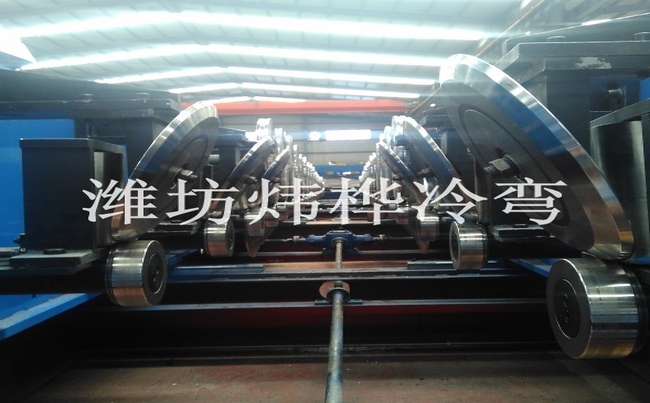

       本生產線可生產電纜橋架，不同規格通過更換沖模完成，輥彎?rùn)C(jī)采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化可以自動調節。

設備性能

1, 可根據生產需要軋制個帶鋼寬度100mm≤§≤860mm多種規格的電纜橋架。

2, 在線沖孔時生產速度：2.5～5米/分鐘。

3, 成型設備連續成型速度時：10～15米/分鐘。

4, 板材料厚：1-2.5mm。

5, 材質要求：低炭鋼、鍍鋅帶鋼卷。

6, 生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。
