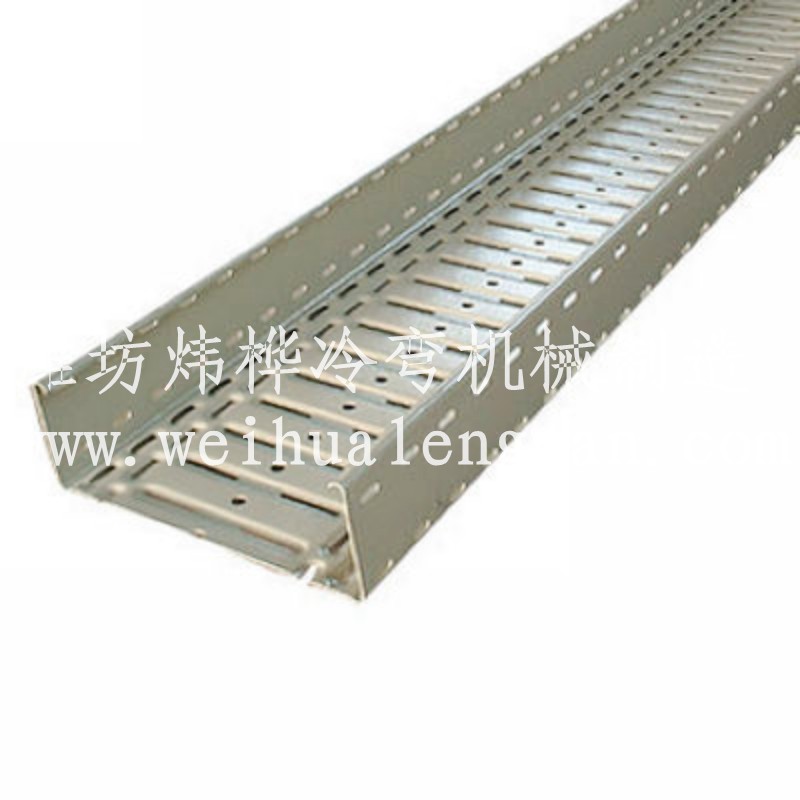

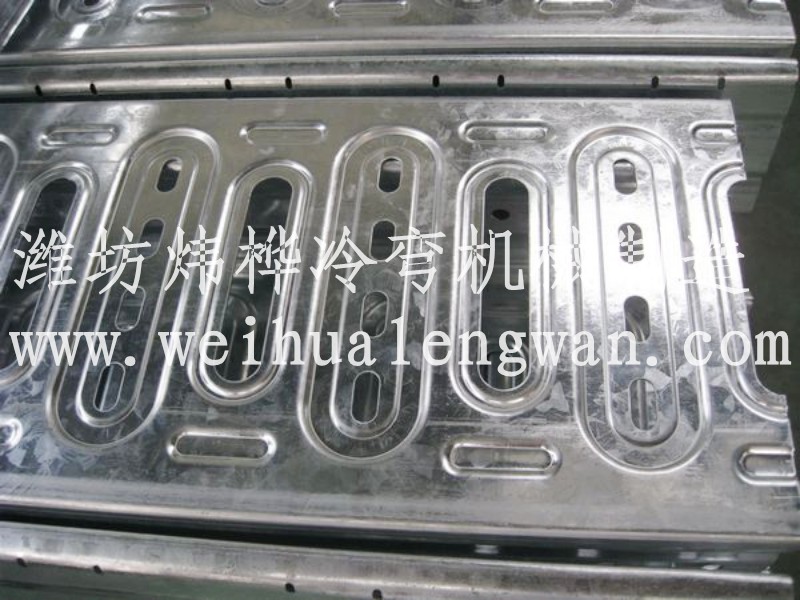

1、槽式電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

　　2、槽式電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

　　3、兩組槽式電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

　　4、在平行圖上繪出槽式電纜橋架的路由，要注明槽式電纜橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制槽式電纜橋架敷設軸側圖，則對材料統計將更精確。直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

　　5、槽式電纜橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。
